Оборудование для ремонта топливных систем

При выборе промышленного оборудования для дизельного участка стоит ориентироваться на три фактора:

1. Мощность привода стенда и жесткость станины. Для тестирования современных многоплунжерных ТНВД высокой производительности требуется высокая мощность электродвигателя (как правило, от 11 до 15 кВт и выше), иначе стенд не сможет поддерживать заданные обороты при пиковых нагрузках.

2. Универсальность и обновляемость базы данных. Оборудование должно поддерживать работу с актуальными тест-планами большинства систем (Bosch, Delphi, Denso, Siemens) и иметь возможность программного обновления.

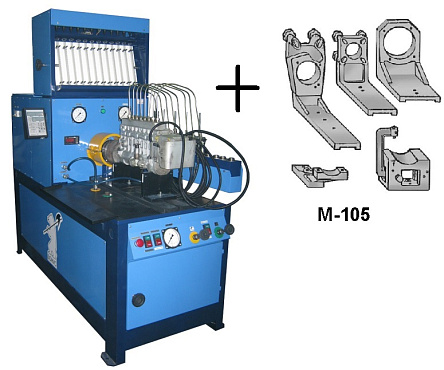

3. Доступность дооснащения. Возможность установки дополнительных комплектов (для систем типа насос-форсунок UIS/UPS или новых поколений Common Rail) позволит сервису масштабировать услуги без покупки нового дорогостоящего станка.

Такая ситуация встречается, если диагностика проводилась без учета температурного режима или на упрощенном оборудовании, которое не проверяет параметры быстродействия (время отклика форсунки на электрический импульс). При работе на реальном двигателе форсунка нагревается, зазоры в мультипликаторе меняются, и подклинивание может проявляться только в определенном температурном диапазоне. Профессиональные диагностические стенды оснащаются системами термостабилизации тестовой жидкости, что позволяет воссоздать реальные условия работы двигателя и обнаружить скрытые дефекты.

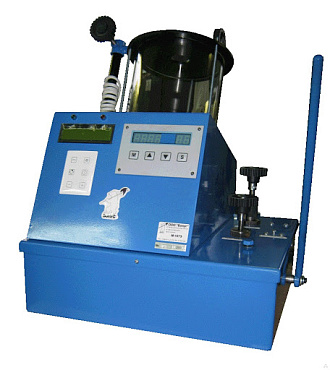

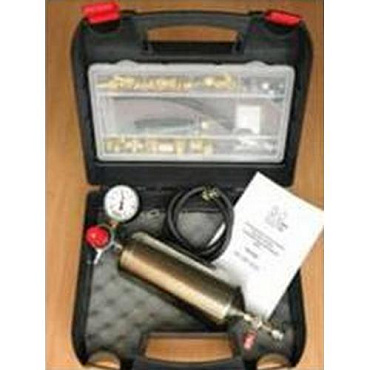

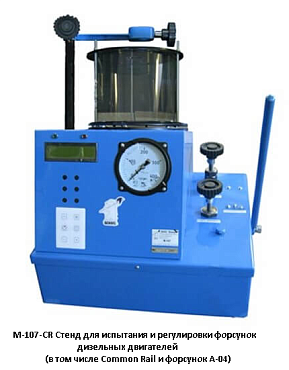

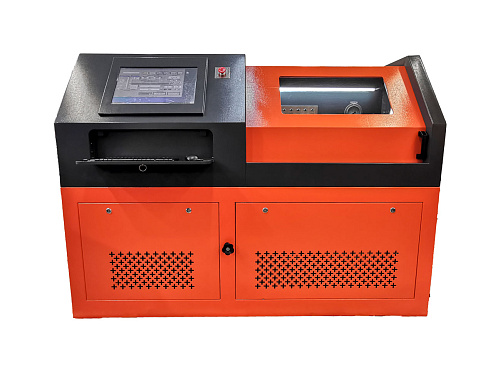

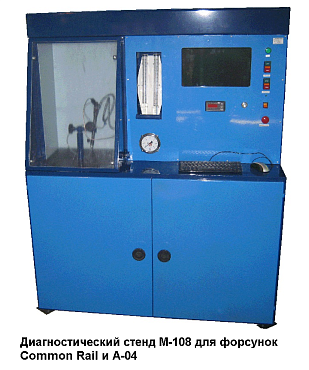

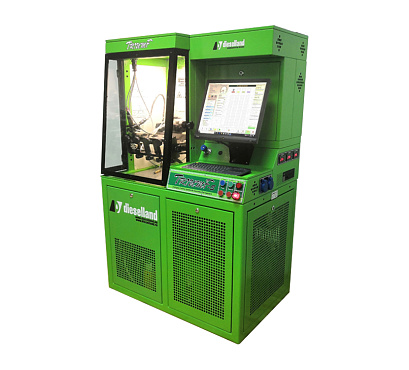

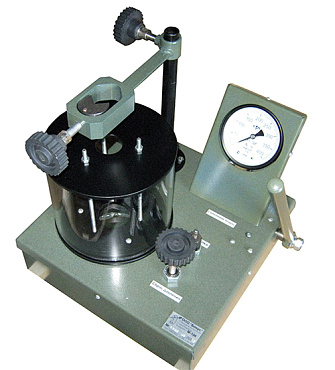

Нет, для современных систем Common Rail (особенно с пьезоэлектрическим управлением) ручные механические тестеры малоэффективны и могут быть опасны. Пьезофорсунки и современные электромагнитные инжекторы работают при колоссальных давлениях (от 1600 до 2500 бар) и управляются импульсами микросекундной длительности. Механический тестер способен показать лишь базовую герметичность и грубую форму распыла при низком давлении. Для полноценной диагностики необходим автоматизированный стенд, который генерирует правильные управляющие сигналы, замеряет объемы налива и обратного слива на различных режимах (предвпрыск, холостой ход, максимальная нагрузка) и сравнивает их с тест-планами производителей.

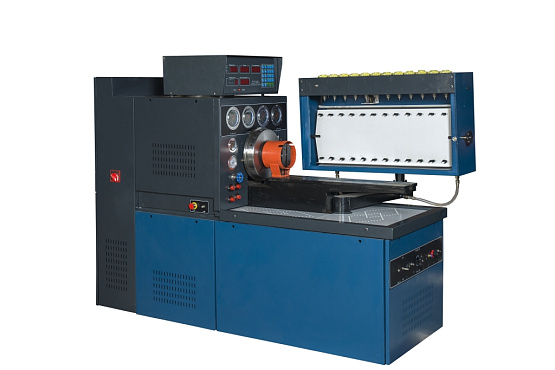

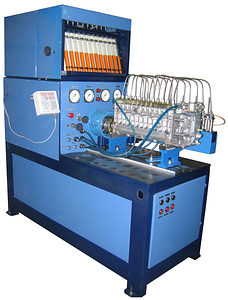

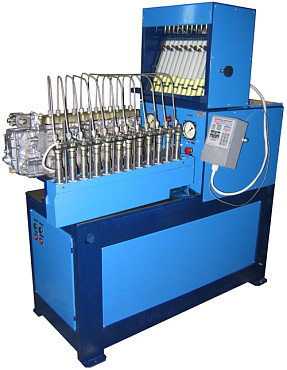

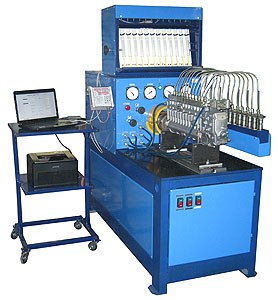

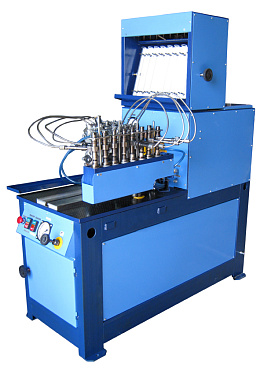

В современных дизельных системах неисправность одного узла маскирует дефекты другого. О поломке ТНВД обычно свидетельствуют затрудненный запуск «на горячую» (когда изношенная плунжерная пара не может создать пусковое давление из-за разжижения топлива от нагрева), металлический стружечный осадок в топливном фильтре и падение давления в рампе при резком ускорении. Однако точный вердикт можно вынести только после проверки узлов на специализированных стендах. Стенды для проверки ТНВД имитируют реальные режимы работы двигателя, измеряя налив, давление открытия и углы начала подачи топлива, что исключает ошибочную замену дорогостоящих деталей.

Это принципиально разные процедуры, которые дополняют друг друга.

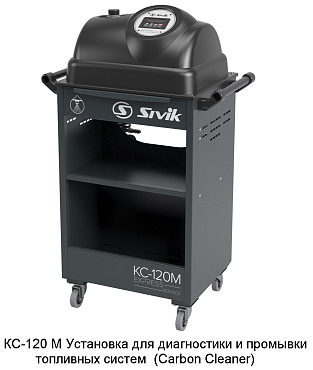

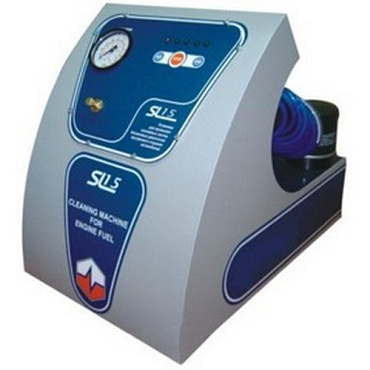

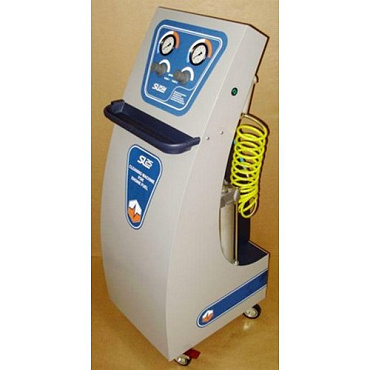

• Жидкостная промывка выполняется без демонтажа инжекторов: к топливной системе подключается передвижная одноконтурная или двухконтурная установка, и двигатель работает на специальном сольвенте. Этот метод хорош тем, что очищает не только сопла форсунок, но и удаляет нагар с клапанов и из камеры сгорания. Это отличная профилактика каждые 20–30 тысяч км.

• Ультразвуковая чистка требует обязательного демонтажа форсунок и их установки в ультразвуковую ванну. Метод эффективен при сильных, застарелых смолистых отложениях, которые не поддаются химии. Главный плюс этого подхода — возможность визуально оценить форму факела распыла и герметичность клапанов на диагностическом стенде до и после процедуры.

Проблема часто кроется в несоответствии реального давления топлива заданным параметрам. Начинать нужно с проверки контура низкого давления и производительности топливного насоса. Для бензиновых систем и дизелей на этапе первичной проверки измеряется давление в топливной рампе под нагрузкой и в динамике. Если показатели ниже нормы, причина может быть в забитом топливном фильтре, износе самого насоса или некорректной работе регулятора давления. Для бензиновых моторов следующим шагом становится проверка баланса форсунок на специализированном стенде, чтобы оценить производительность и факел распыла каждого инжектора.
